挖掘機斗桿斗桿簡介
斗桿屬結構件類產品，由鏟斗安裝座、油缸安裝座、動臂安裝座、左右側板、上下蓋板、耳板等零部件組成的箱體結構，主要作用是用來支配挖斗的挖掘、裝車等動作。按使用長度可分為：標準斗桿、加長斗桿、短斗桿；按有無加強板可分為標準斗桿、強化斗桿；按有無附件可分為標準斗桿、破碎機斗桿。
挖掘機斗桿斗桿特點
經過有限元分析的結構確保高可靠性，嚴格執行全球領先的小松KES焊接標準和焊接工藝，關鍵焊縫均由機器人焊接，機械加工由數控加工中心一次裝夾完成全部加工，確保安裝尺寸，配合關鍵焊縫100%超聲波探傷的嚴謹制造工藝，確保斗桿的高可靠性。
挖掘機斗桿斗桿詳細參數
| 機型 | PC70-8 | PC110-8 | PC130-8 | PC160-8 | PC200-8 | PC210-8 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 類型 | 標準 | 強化 | 破碎機 | 標準 | 標準 | 短斗桿 | 標準 | 標準 | 短斗桿 | 標準 |
| A(mm) | 1658 | 1658 | 1658 | 2370 | 2509 | 2109 | 2603 | 2919 | 2400.4 | 2919 |
| B(mm) | 458.6 | 458.6 | 458.6 | 544.5 | 640.6 | 640.7 | 747.4 | 829.1 | 865.5 | 829.1 |
| C(mm) | 258.7 | 258.7 | 258.7 | 290 | 290.4 | 290 | 330 | 410 | 410 | 410 |
| D(mm) | 1673.2 | 1673.2 | 1673.2 | 2101.5 | 2301.9 | 2301.7 | 2331.7 | 2630.5 | 2649 | 2630.3 |
| E(mm) | 142.4 | 142.4 | 142.4 | 259.3 | 264 | 280.5 | 414.7 | 403.1 | 434.8 | 407.1 |
| F(mm) | 218.8 | 218.8 | 218.8 | 204.4 | 213.5 | 213 | 196.3 | 187.2 | 226.9 | 187.2 |
| 機型 | PC210-8 | PC220-8 | PC240-8 | PC300-8 | PC400 | |||||
| 類型 | 破碎機 | 標準 | 破碎機 | 短斗桿 | 標準 | 標準 | 強化 | 短斗桿 | 標準 | 短斗桿 |
| A(mm) | 2919 | 3037.6 | 3037.6 | 2489.5 | 3037.6 | 3178 | 3178 | 2535 | 3375 | 2894 |
| B(mm) | 829.1 | 918.6 | 918.6 | 968 | 918.6 | 1022.4 | 1022.4 | 1037.4 | 1132.2 | 1132 |
| C(mm) | 410 | 465 | 465 | 465 | 465 | 472.5 | 472.5 | 476 | 506.8 | 499 |
| D(mm) | 2630.3 | 2562.8 | 2562.8 | 2554.9 | 2562.8 | 2975.6 | 2975.6 | 2986.4 | 2975.1 | 2975.7 |
| E(mm) | 407.1 | 419.9 | 423.9 | 465.7 | 423.9 | 470.6 | 470.6 | 423.7 | 570.6 | 506.1 |
| F(mm) | 187.2 | 206.1 | 206.1 | 229.4 | 206.1 | 236.5 | 236.5 | 277.9 | 208.2 | 191.5 |

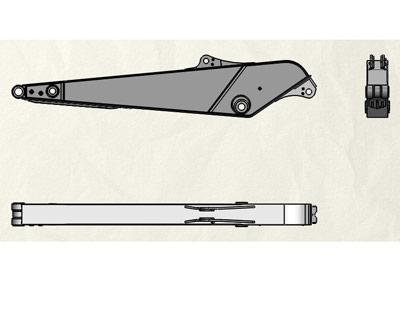

挖掘機斗桿斗桿圖紙
